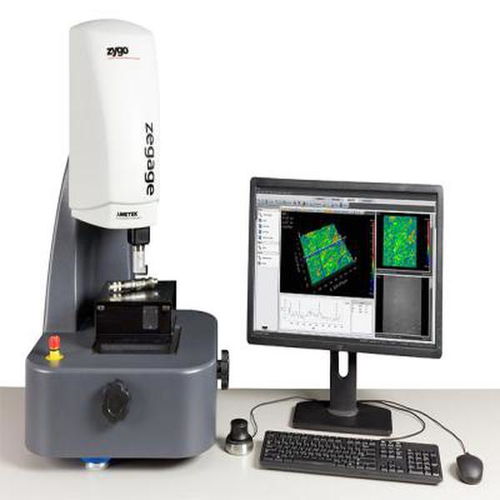

三维光学形貌仪 现代光学参数检测的精密利器

在现代工业制造、科研实验与精密工程领域，表面形貌与光学参数的精确测量至关重要。三维光学形貌仪作为一种先进的光学参数检测仪器，凭借其非接触、高精度、高效率的特点，已成为表面质量检测和微观结构分析的核心工具。

一、三维光学形貌仪的工作原理与技术特点

三维光学形貌仪主要基于白光干涉、共聚焦或结构光投影等光学原理，通过采集被测表面的光学信号，重建出高分辨率的三维形貌图像。其核心技术在于利用光波的干涉或散射特性，精确获取表面的高度信息，实现微纳米级甚至亚纳米级的纵向分辨率。仪器通常配备高性能的光学镜头、精密位移台和智能分析软件，能够自动完成扫描、成像与数据处理。

与传统接触式测量仪器（如轮廓仪）相比，三维光学形貌仪具有显著优势：非接触测量避免了对柔软或易损表面的损伤；快速全场扫描大大提升了检测效率；它不仅能提供表面粗糙度、台阶高度、体积等形貌参数，还能结合光学特性分析反射率、透射率等关键光学参数。

二、核心光学参数检测功能与应用场景

作为多功能的光学参数检测仪器，三维光学形貌仪广泛应用于多个行业：

1. 半导体与微电子制造：用于检测晶圆表面平整度、光刻胶形貌、薄膜厚度及集成电路的微观结构，确保芯片性能与可靠性。
2. 精密光学元件加工：测量透镜、棱镜、反射镜等光学元件的面形误差、表面粗糙度及镀膜质量，直接影响光学系统的成像效果。
3. 材料科学研究：分析金属、陶瓷、高分子等材料的表面微观结构、磨损痕迹、腐蚀状况及涂层均匀性，为材料性能优化提供数据支持。
4. 生物医学工程：应用于人工关节、牙科植入体等医疗器械的表面粗糙度检测，以及细胞培养基底、生物芯片的形貌表征。
5. 新能源领域：如太阳能电池板表面纹理、薄膜电池的层厚测量，以提高光电转换效率。

通过高精度三维重建，仪器可输出Sa（算术平均高度）、Sq（均方根高度）、Sz（最大高度差）等国际标准形貌参数，并能进行区域体积计算、孔隙率分析及功率谱密度（PSD）分析，全面评估表面特性。

三、技术发展趋势与选型考量

随着智能制造和纳米技术的进步，三维光学形貌仪正朝着更高分辨率、更快测量速度、更强智能分析能力的方向发展。多波长干涉、偏振敏感探测等新技术不断融入，使其在透明材料、高反射表面等复杂样品的检测中表现更加出色。仪器的小型化、便携化设计也拓宽了在线检测与现场应用的场景。

用户在选型时需综合考虑测量范围、分辨率、扫描速度、软件功能及样品适应性。例如，对于需要检测大面积粗糙表面的应用，可选择大视场、低倍率镜头；而对于纳米级光滑表面的精细分析，则需优先考虑超高纵向分辨率与抗振动能力。

三维光学形貌仪作为光学参数检测仪器的杰出代表，不仅提升了表面质量控制的精度与效率，更为前沿科技与高端制造的发展提供了不可或缺的测量保障。随着光学技术与人工智能的深度融合，它必将在更多创新领域发挥关键作用。
